Vertikale Ausrichtung von Decken und Balken
Hier wird gezeigt, wie sich mit dem  AMG das analytische System von Decken und Balken in Revit vertikal ausrichten lässt.
Sie können separat für Decken und Balken festlegen, ob das analytische System an das obere Ende, das untere Ende oder in die Mitte des Elements gelegt wird.
Darüber hinaus gibt es jetzt eine neue Funktion, die sich „An benachbarter Ebene ausrichten“ nennt.
Alles was wir hierfür tun müssen, ist dem AMG mitzuteilen, welche Ebene er als anaytische Ebene verstehen soll.
Dadurch lassen sich zum Beispiel kleine Deckenversprünge ignorieren.
Das analytische System beispielsweise einer etwas tiefer liegenden Decke wird dadurch nach oben in die gleiche Ebene der höherliegenden Decke gezogen.
„An benachbarter Ebene ausrichten“ gilt auch für Balken.
Die dritte Neuerung ist, dass einzelne analytische Elemente an Referenzebenen ausgerichtet werden können.
Eine tolle Funktion, die übrigens auch mit geneigten Referenzebenen funktioniert.

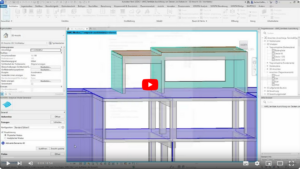

Video: Vertikale Ausrichtung von Decken und Balken

Haben Sie Fragen oder Anregungen zu dem Inhalt des Videos?
Welche anderen Videos zum Thema BIM mit SOFiSTiK würden Sie sich wünschen?
Schreiben Sie mir an: info@bimmitsofistik.de

Folgen Sie mir auf YouTube, so verpassen Sie keine neuen Videos: https://www.youtube.com/c/HerbertKeller-BIMmitSOFiSTiK
Sie finden mich auch auf LinkedIn: linkedin.com/in/herbert-keller
Zur Übersicht aller Tutorials: Alle Tutorials
