SOFiSTiK AMG: Update Stütze als Linie oder Membran Version 2026
In diesem Video geht es um die analytischen Systeme von Stützen, Unterzügen und Wänden.
Mit der Version 2026-3 wurde eine neu Vorgehensweise implementiert, welche Art von analytischen Systemen der AMG für Stütze, Wände und Balken erzeugt.
Es handelt sich hier somit um ein Update zum Teil 18 meiner Video Serie zum AMG.
Die dort gezeigte Vorgehensweise wird durch eine neue Funktionalität ersetzt, die ich Ihnen jetzt näher bringen will.
Bei Stützen sind zwei verschiedene analytische Systeme möglich, nämlich entweder eine Linie oder eine Fläche.
Bis zur Version 2026-2 konnten wir Grenzwerte definieren, ab wann eine Stütze als Linie oder als Fläche definiert wurde.
Zusätzlich konnte definiert werden, ob Kopplungen zur Verbindung mit den angrenzenden Balken erzeugt werden sollen.
Das Ganze wurde gesteuert in den Einstellungen auf dem Kartenreiter „Geometrie Analytischer Elemente“.
Dieser Bereich „Geometrie von Stützen“ fehlt ab der Version 2026-3 komplett. Das Ganze funktioniert jetzt völlig anders.
Und zwar findet die Steuerung darüber, welche Art von analytischem System erzeugt wird, jetzt am physikalischen Element statt.
Und für die Steuerung, ob analytische Kopplungen erzeugt werden sollen, gibt es jetzt ein Kontrollkästchen auf dem Kartenreiter „Ausrichtung Analytischer Elemente“.
Das Häkchen ist standardmäßig gesetzt.
Wie geht das jetzt also ab Version 2026-3?
Sie wählen das physikalische Element aus und im Eigenschaftenfenster des AMG gibt es jetzt einen Eintrag „Erzeugen als“.
Bei Stützen ist auswählbar „Analytisches Element“ (also als Linie) oder „Analytische Schale“ (also als Fläche).
Nach dem Start des „Erzeugen“ – Schritts im AMG wird das Gewünschte umgesetzt.
Außerdem werden entsprechende Kopplungen automatisch angeordnet.
Diese neue Wahlmöglichkeit, als was das analytische System erzeugt werden soll, gibt es neben den Stützen auch für Balken und Wände.
Bei Balken stehen sogar drei Auswahlmöglichkeiten bereit: Neben „Analytisches Element“ (also Linie) gibt es auch „Vertikale analytische Schale“ (das wäre also eine Fläche als Wandscheibe) und „Horizontale analytische Schale“ (das wäre eine Fläche als Deckenscheibe).
Und auch bei Wänden haben wir drei Auswahlmöglichkeiten: „Analytische Schale“ entspricht der Rolle einer Wand.
„Horizontales analytisches Element“ entspricht einem Balken und „Vertikales analytisches Element“ entspricht einer Stütze.

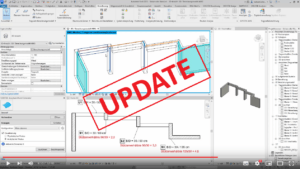

Video: SOFiSTiK AMG: Update Stütze als Linie oder Membran Version 2026
