Prüfen des analytischen Systems in Revit mit SOFiSTiK AMG
In diesem Video sehen wir, wie uns der AMG hilft, das analytische Revit Modell zu überprüfen.

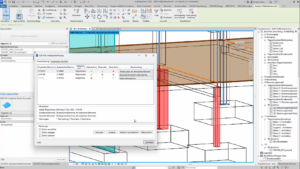

Prinzipiell gibt es zwei Prüffunktionen: Zum einen Koordinationsprüfungen und zum anderen analytische Qualitätsprüfungen.
Bei den Koordinationsprüfungen werden drei Checks durchgeführt:
Erstens, es wird überprüft ob eine Verknüpfung zwischen dem analytischen Element und einem physikalischen Element besteht.
Beim zweiten Check werden die Paramter des analytischen Elements mit den Parametern des physikalischen Elements verglichen.
In der aktuellen Version 2023-3 wird hier geprüft, ob die Materialien übereinstimmen, die Stärken von Wänden und Decken übereinstimmen, dann ob die Querschnitte von Stützen und Unterzügen übereinstimmen und ob die Querschnitte die gleiche Orientierung haben.
Die dritte Koordinationsprüfung betrifft Abweichungen an der Lage der physikalischen Geometrie.
Neben den Koordinationsprüfungen werden noch die analytischen Qualitätsprüfungen angeboten.
In den analytischen Qualitätsprüfungen wird die ordnungsgemäße Konnektivität der analytischen Elementen überprüft.
Es wird überprüft, erstens: ob zwei analytische Elemente nicht verbunden sind, obwohl ihre physikalischen Gegenstücke verbunden sind.
Zweitens: ob sich zwei analytische Elemente überlappen, anstatt perfekt verbunden zu sein.
Und drittens: Ob sich zwei analytische Elemente leicht schneiden, anstatt perfekt verbunden zu sein.

Video: Prüfen des analytischen Systems in Revit mit SOFiSTiK AMG

Haben Sie Fragen oder Anregungen zu dem Inhalt des Videos?
Welche anderen Videos zum Thema BIM mit SOFiSTiK würden Sie sich wünschen?
Schreiben Sie mir an: info@bimmitsofistik.de

Folgen Sie mir auf YouTube, so verpassen Sie keine neuen Videos: https://www.youtube.com/c/HerbertKeller-BIMmitSOFiSTiK
Sie finden mich auch auf LinkedIn: linkedin.com/in/herbert-keller
Zur Übersicht aller Tutorials: Alle Tutorials

Der Begriff Building Information Modeling (kurz: BIM; deutsch: Bauwerksdatenmodellierung) beschreibt eine Arbeitsmethode für die vernetzte Planung, den Bau und die Bewirtschaftung von Gebäuden und anderen Bauwerken mithilfe von Software. Dabei werden alle relevanten Bauwerksdaten digital modelliert, kombiniert und erfasst. Das Bauwerk ist als virtuelles Modell auch geometrisch visualisiert (Computermodell). Building Information Modeling findet Anwendung sowohl im Bauwesen zur Bauplanung und Bauausführung (Architektur, Ingenieurwesen, Haustechnik, Tiefbau, Städtebau, Eisenbahnbau, Straßenbau, Wasserbau, Geotechnik) als auch im Facilitymanagement^[1].

SOFiSTiK ist Europas führender Hersteller von Software für Berechnung, Bemessung und Konstruktion bei Bauprojekten. Die Lösungen des Unternehmens kommen weltweit bei über 2.000 Kunden zum Einsatz, die damit große und komplexe Infrastrukturprojekte, Hochbau- und Sonderprojekte realisieren. Dazu gehören unter anderem die Bosporus-Brücke in Istanbul und der Neubau der Leverkusener Rheinbrücke. Als Pionier beim Einsatz von IT im Bauwesen hat SOFiSTiK in den vergangenen über 30 Jahren die Möglichkeiten des Planens und Bauens maßgeblich mit vorangetrieben – unter anderem durch neue Methoden der Statikberechnung und Bewehrungsplanung^[2].

Revit ist ein mehrere Planungsprodukte umfassender Technologiezweig von Autodesk für Architekten, Gebäudetechniker und Tragwerksplaner. Revit basiert nicht auf AutoCAD, sondern enthält einen eigenen, neuen Grafikkernel. Während das Basisprodukt von Autodesk, AutoCAD, nicht objektorientiert arbeitet, unterstützt Revit die neue Technologie BIM (Building Information Modeling).^[1].
