Lokales Koordinatensystem mit Revit und SOFiSTiK
In Teil 17 sprechen wir über das lokale Koordinatensystem von Decken und Wänden in Revit und .
Wir sehen uns sowohl Revit 2022 als auch Revit 2023 an.
Ab Revit 2023 entsteht das analytische Modell bekanntlich nicht mehr automatisch aus dem physikalischen Modell.
Prinzipiell wird das Koordinatensystem einer Wand in Revit immer derart erzeugt, dass die z-Achse senkrecht nach links in Bezug auf die Modellier-Richtung der Wand zeigt.
Die x-Achse zeigt immer nach oben. Die y-Achse folgt der 3-Finger-Regel der rechten Hand.
Die Richtung der z-Achse lässt sich ändern, in dem die entsprechende Wand im Grundriss selektiert wird.
Es erscheint ein Pfeilsymbol „Ausrichtung der Wand ändern“.
Durch Klicken des Symbols ändert sich die z-Achsenrichtung um 180°.
Bei Geschossdecken richtet sich die x-Achse nach der Spannrichtung der Decke.
Die z-Achse zeigt immer nach oben. Die y-Achse ergibt sich durch die 3-Finger-Regel der rechten Hand.
Ab Revit 2023 liefert Revit kein automatisches analytisches Modell mehr mit.
Es kann aber mit Hilfe des SOFiSTiK AMG (Analytical Model Generator) erzeugt werden.
Zur Steuerung der lokalen Wand-Koorinatensysteme bietet der AMG ab der SOFiSTiK Version 2023-3 zwei Optionen:
1) Es werden alle Wand-Koordinatensysteme nach dem globalen Koordinatensystem einheitlich ausgerichtet.
Dies ist für den Tragwerksplaner sehr hilfreich, da er bei einem komplexen System keinen Überblick mehr hat,
in welche Richtungen die physikalischen Wände -und damit einhergehend die z-Achsen- modelliert wurden.
2) Die Wand-Koordinatensysteme lassen sich individuell nach der Wandrichtung anpassen.
Beide Optionen werden vorgestellt.
Abschließend wird auch das lokale Koodinatensystem von Geschossdecken in Revit 2023 erläutert.
Die x-Achse richtet sich wie bei Version 2022 nach der Spannrichtung der Decke.
Die z-Achse zeigt immer nach oben. Die y-Achse ergibt sich durch die 3-Finger-Regel der rechten Hand.
Der AMG hilft dem Anwender die x-Achse dementsprechend zu drehen.

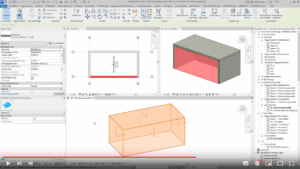

Video: Lokales Koordinatensystem mit Revit und SOFiSTiK
