Teil 7 – Einbinden in SOFiSTiK: Stahlhallen Konfigurator mit Grasshopper + SOFiSTiK
Im 7. Teil der GH-SOFiSTiK Tutorial Serie binden wir das Skript in ein.
Zuvor legen wir aber noch einen Eigengewichtslastfall an, um das Verformungsverhalten der Stahlhalle zu kontrollieren.
Wir sammeln alle Strukturelemente in einem SOFiMESH Input File und die Lasten gehen in ein SOFiLOAD Input File.
Dann binden wir die Daten über INCLUDE in den SSD ein.
Nach einem ersten Kontrolllauf korrigieren wir die Ausrichtung der Stützen und Sparren.
Damit ist der Stahlhallen Konfigurator fertig. Viel Spaß beim Nachmachen.

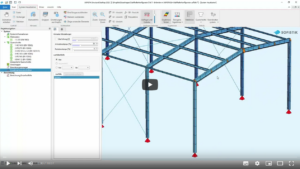

Video: Teil 7 – Einbinden in SOFiSTiK: Stahlhallen Konfigurator mit Grasshopper + SOFiSTiK
Haben Sie Fragen oder Anregungen zu dem Inhalt des Videos?
Welche anderen Videos zum Thema BIM mit SOFiSTiK würden Sie sich wünschen?
Schreiben Sie mir: info@bimmitsofistik.de
Sie finden mich auch auf LinkedIn: linkedin.com/in/herbert-keller
