Teil 1 – Unterzug bewehren mit Revit und SOFiSTiK

Unterzug bewehren mit Revit und SOFiSTiK:
In diesem Video Tutorial modellieren wir die Bewehrung für einen Unterzug.
Wir erzeugen zunächst die Bügel über die gesamte Unterzugslänge.
Mit Hilfe der
Teil 1 - Unterzug bewehren mit Revit und SOFiSTiK – Funktion ‚Teilen‘ erhalten wir drei Bügelbereiche, um die Bügel in Auflagernähe enger zu verlegen.
Wir nutzen die SOFiSTiK Biegeform Familien, um den Biegeform Auszug zu generieren.
Anschließend beschriften wir die Verlegung über eine weitere SOFiSTiK Funktion.
Im Anschluss erzeugen wir die untere Längsbewehrung.
Über ‚Abhängigkeiten bearbeiten‘ kann die Bewehrung millimetergenau angeordnet werden.
Neben der klassischen Arbeit in 2D Ansichten schauen wir uns auch die Bearbeitung der Bewehrung in 3D an.
Danach lernen wir, wie man beliebige Stabformen mit dem Befehl ‚Skizze bearbeiten‘ modellieren kann.
Zum Abschluss beschriften wir die unteren Eisen automatisch mit der SOFiSTiK Funktion ‚Fehlende‘.

Teil 1 - Unterzug bewehren mit Revit und SOFiSTiK

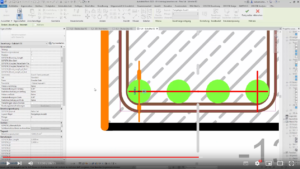

Video: Unterzug bewehren mit Revit und SOFiSTiK

Haben Sie Fragen oder Anregungen zu dem Inhalt des Videos?
Welche anderen Videos zum Thema BIM mit SOFiSTiK würden Sie sich wünschen?
Schreiben Sie mir an: info@bimmitsofistik.de

Folgen Sie mir auf YouTube, so verpassen Sie keine neuen Videos: https://www.youtube.com/c/HerbertKeller-BIMmitSOFiSTiK
Sie finden mich auch auf LinkedIn: linkedin.com/in/herbert-keller
Zur Übersicht aller Tutorials: Alle Tutorials

Der Begriff Building Information Modeling (kurz: BIM; deutsch: Bauwerksdatenmodellierung) beschreibt eine Arbeitsmethode für die vernetzte Planung, den Bau und die Bewirtschaftung von Gebäuden und anderen Bauwerken mithilfe von Software. Dabei werden alle relevanten Bauwerksdaten digital modelliert, kombiniert und erfasst. Das Bauwerk ist als virtuelles Modell auch geometrisch visualisiert (Computermodell). Building Information Modeling findet Anwendung sowohl im Bauwesen zur Bauplanung und Bauausführung (Architektur, Ingenieurwesen, Haustechnik, Tiefbau, Städtebau, Eisenbahnbau, Straßenbau, Wasserbau, Geotechnik) als auch im Facilitymanagement[1].

SOFiSTiK ist Europas führender Hersteller von Software für Berechnung, Bemessung und Konstruktion bei Bauprojekten. Die Lösungen des Unternehmens kommen weltweit bei über 2.000 Kunden zum Einsatz, die damit große und komplexe Infrastrukturprojekte, Hochbau- und Sonderprojekte realisieren. Dazu gehören unter anderem die Bosporus-Brücke in Istanbul und der Neubau der Leverkusener Rheinbrücke. Als Pionier beim Einsatz von IT im Bauwesen hat SOFiSTiK in den vergangenen über 30 Jahren die Möglichkeiten des Planens und Bauens maßgeblich mit vorangetrieben – unter anderem durch neue Methoden der Statikberechnung und Bewehrungsplanung[2].

Revit ist ein mehrere Planungsprodukte umfassender Technologiezweig von Autodesk für Architekten, Gebäudetechniker und Tragwerksplaner. Revit basiert nicht auf AutoCAD, sondern enthält einen eigenen, neuen Grafikkernel. Während das Basisprodukt von Autodesk, AutoCAD, nicht objektorientiert arbeitet, unterstützt Revit die neue Technologie BIM (Building Information Modeling).[1].
