In diesem Video Tutorial geht es um die Kollisionsprüfung der Bewehrung.
Diese Frage, ob  oder Revit eine Kollisionsprüfung für die Bewehrung anbieten, kommt sehr regelmäßig.
Die kurze Antwort ist Nein. Allerdings gibt es für diese Thematik Autodesk Navisworks. Genauer gesagt: Navisworks Manage.
Viele von Ihnen haben ohnehin die AEC Collection und dort ist auch Navisworks Manage enthalten. Falls Sie das Produkt nicht haben, können Sie es aber natürlich bei mir erwerben.
Nach meiner Recherche kommen wir mit der puren Revitdatei nicht weiter, weil Navisworks dann nicht die Bewehrung anzeigt.
Dann könnten wir also nur Objekte wie Wände, Lüftungskanäle, Heizungsrohre usw. auf Kollisionen prüfen.
Damit wir an die Bewehrung rankommen gehen wir über IFC.
In Navisworks Manage öffnen wir die erzeugte IFC Datei.
Mit verschiedenen Techniken legen wir die Bewehrung frei, die wir auf Kollisonen prüfen wollen.
Jetzt rufen wir den „Clash Detectiv“ auf und definieren, was wir gegeneinander auf Kollision testen wollen.
Über den Kollisionstyp wird festgelegt, was als Kollision gewertet wird. Die Optionen sind: Hart, Hart (Konservativ), Freiraum und Duplikate.
Über einen Toleranz-Wert steuert man die Schwere der ausgegebenen Konflikte und ermöglicht das Herausfiltern von vernachlässigbaren Konflikten, die wahrscheinlich auf der Baustelle behoben werden können.
Jetzt startet der Test.

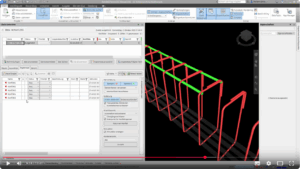

Sofort werden uns alle Konflikte angezeigt.
Bei minimalen Kollisionen, kann man entscheiden, dass ist sie ok sind. Dann genehmigt man sie. Solche Konflikte werden auf der Baustelle kein Problem darstellen.
Bei tatsächlichen Kollisionen können wir hineinzoomen und die Situation in Revit verbessern. Danach wird die Datei gespeichert und erneut als IFC exportiert.
Zurück im Navisworks können wir nun das Projektmodell aktualisieren lassen und erneut testen.
Behobene Konflikte werden als „gelöst“ erkannt.
Zuvor akzeptierte Konflikte sind weiterhin als „genehmigt“ gekennzeichnet.
Alle anderen Konflikte stehen weiterhin auf „aktiv“.
Das Ganze wird auch nochmal übersichtlich tabellarisch dargestellt.
Des Weiteren könnten zum Beispiel Beschreibungstexte hinzugefügt werden und Konflikte könnten anderen Personen zugewiesen werden.
Sie können Berichte erstellen über dies und jenes, usw.
Das geht in diesem Video aber zu weit.
Das ist dann etwas für die Navisworks Experten.
Mir war es wichtig, Ihnen zu zeigen, wie Sie mithilfe von Navisworks Manage Bewehrungskollisionen in Ihrem Revit Modell aufspüren und beheben können.
Ich hoffe, das hilft Ihnen bei Ihrer täglichen Arbeit weiter und ich freue mich, wenn Sie das nächste Mal wieder dabei sind.
