Teil 12 – Flügelwandgeometrie mit Grasshopper: Parametrische Spannbetonbrücke

Teil 12 – Flügelwandgeometrie mit Grasshopper: Parametrische Spannbetonbrücke

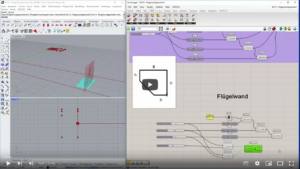

In diesem SOFiSTiK Tutorial geht es es um die Flügelwandgeometrie Erzeugung mit Teil 12 - Flügelwandgeometrie mit Grasshopper: Parametrische Spannbetonbrücke.
Wir erstellen eine typische Widerlagerflügelwand mit fünf Eckpunkten.
Die Längen und Breiten der langen und kurzen Seiten sollen über Slider variabel einstellbar sein.

Teil 12 - Flügelwandgeometrie mit Grasshopper: Parametrische Spannbetonbrücke

Teil 12 – Flügelwandgeometrie mit Grasshopper: Parametrische Spannbetonbrücke
Download der SOFiSTiK Datenbank mit dem Überbauquerschnitt: HIER
Download der EXCEL Tabelle mit dem variablen Höhenverlauf: HIER
Download des Stützenquerschnitts als gezippte Json Datei (bitte nach dem Download entpacken): HIER
Download der EXCEL Tabelle mit den Parametern der Vorspannung: HIER

Haben Sie Fragen oder Anregungen zu dem Inhalt des Videos?
Welche anderen Videos zum Thema BIM mit SOFiSTiK würden Sie sich wünschen?
Schreiben Sie mir: info@bimmitsofistik.de

Sie finden mich auch auf LinkedIn: linkedin.com/in/herbert-keller

Der Begriff Building Information Modeling (kurz: BIM; deutsch: Bauwerksdatenmodellierung) beschreibt eine Arbeitsmethode für die vernetzte Planung, den Bau und die Bewirtschaftung von Gebäuden und anderen Bauwerken mithilfe von Software. Dabei werden alle relevanten Bauwerksdaten digital modelliert, kombiniert und erfasst. Das Bauwerk ist als virtuelles Modell auch geometrisch visualisiert (Computermodell). Building Information Modeling findet Anwendung sowohl im Bauwesen zur Bauplanung und Bauausführung (Architektur, Ingenieurwesen, Haustechnik, Tiefbau, Städtebau, Eisenbahnbau, Straßenbau, Wasserbau, Geotechnik) als auch im Facilitymanagement[1].

SOFiSTiK ist Europas führender Hersteller von Software für Berechnung, Bemessung und Konstruktion bei Bauprojekten. Die Lösungen des Unternehmens kommen weltweit bei über 2.000 Kunden zum Einsatz, die damit große und komplexe Infrastrukturprojekte, Hochbau- und Sonderprojekte realisieren. Dazu gehören unter anderem die Bosporus-Brücke in Istanbul und der Neubau der Leverkusener Rheinbrücke. Als Pionier beim Einsatz von IT im Bauwesen hat SOFiSTiK in den vergangenen über 30 Jahren die Möglichkeiten des Planens und Bauens maßgeblich mit vorangetrieben – unter anderem durch neue Methoden der Statikberechnung und Bewehrungsplanung[2].

Grasshopper is a visual programming language and environment that runs within the Rhinoceros 3D computer-aided design (CAD) application. The program was created by David Rutten at Robert McNeel & Associates. Programs are created by dragging components onto a canvas. The outputs to these components are then connected to the inputs of subsequent components[1].

[1] Zitat von Wikipedia

[2] Zitat von der SOFiSTiK Homepage
