Teil 11 – Bemessung kurzer Revit Wände

Herbert Keller · Veröffentlicht am

BIM Modell: Bemessung kurzer Revit Wände
Aufgrund von Wandöffnungen (z.B. Türen) kommt es häufig zu kurzen Wandbereichen.
Die klassischen Bemessungsergebisse einer FEM Berechnung in cm2/m (innen + außen) für eine Stahlbetonwand helfen dann nur bedingt weiter.

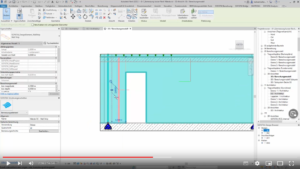

In diesem Video wird gezeigt, wie sich diese kurzen Wände als Stütze bemessen lassen.
Hierzu wird ein Bemessungselement im analytischen System des Revit Modells angeordnet.
Das Bemessungselement integriert alle Schnittkräfte der zugehörigen FEM-Elemente auf und erhält sowohl einen Querschnitt als auch die Information, dass es sich um ein Druckglied handelt. Die Bemessung erfolgt anschließend im BIM Modell - Bemessung kurzer Revit Wände Structural Desktop (SSD).
Es gibt ein Update zu diesem Teil 11 –> Teil 20
