Analytische Kopplung Isokorb
Seit den Revit- und
– Versionen 2026 können analytische Kopplungen sehr komfortabel definiert werden.
Wie das geht, zeige ich Ihnen anhand einer Balkonanbindung mittels Isokorb.
Es werden zwei Optionen angeboten, nämlich „Linie zu Linie“ und „Linie zu Punkt“.
„Linie zu Linie“ ist genau das was wir hier brauchen.
Im Dialogfenster „Kopplungseigenschaften“ können wir jetzt die Kopplung genau beschreiben:
Soll es sich um eine Einspannung, um ein Gelenk oder um eine benutzerdefinierte Kopplung handeln?
Wir können die drei Verschiebungen definieren und die Verdrehung um die lokale x-Achse.
Sie können einen Federwert in kNm/°/m vorgeben.
Das weitere Vorgehen wäre jetzt, wie üblich, sich mithilfe des Wingrafs und/oder des ResultViewers die Federkräfte ausgeben zulassen und dann beim Hersteller den richtigen Isokorb auszuwählen.
Das soll jetzt aber nicht mehr Teil dieses Videos sein.

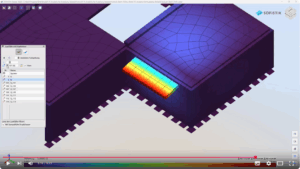

Video: Analytische Kopplung Isokorb
Haben Sie Fragen oder Anregungen zu dem Inhalt des Videos?
Welche anderen Videos zum Thema BIM mit SOFiSTiK würden Sie sich wünschen?
Schreiben Sie mir an: info@bimmitsofistik.de
Folgen Sie mir auf YouTube, so verpassen Sie keine neuen Videos: https://www.youtube.com/c/HerbertKeller-BIMmitSOFiSTiK
Sie finden mich auch auf LinkedIn: linkedin.com/in/herbert-keller
Zur Übersicht aller Tutorials: Alle Tutorials
